Das RAYDIME METER ist ein OCT-basierter Abstandsmesssensor, der die präzise Vermessung von Bauteilen ermöglicht. Im Gegensatz zu bestehenden Technologien ist das RAYDIME METER auf die Verwendung mit vorfokussierenden Strahlablenkeinheiten ausgelegt. Diese Fähigkeit ermöglicht es dem Sensor, auf großen Arbeitsfeldern von bis zu 500 x 500 mm² zu arbeiten und dabei eine hervorragende Messgenauigkeit von +/- 10 Mikrometer zu erreichen. Der Einsatz des RAYDIME METER ist besonders in Szenarien interessant, in denen innerhalb eines kleinen Prozessfensters gearbeitet werden muss und die eine präzise z-Abstandsmessung vor der Laserbearbeitung erfordern, wie z. B. beim Schweißen von dünnen Blechen, beim Schweißen von Bipolarplatten oder beim Schweißen von Stromschienen in der Batterieproduktion.
Durch die Kombination mit einer Strahlablenkeinheit kann das RAYDIME METER außerdem die Topografie vor und nach der Laserbearbeitung genau vermessen. Auf diese Weise ermöglicht es eine präzise Qualitätskontrolle, die in vielen modernen Fertigungsprozessen gewünscht wird. So verbessert es nicht nur die Effizienz und das Ergebnis dieser Prozesse, sondern reduziert auch das Risiko von Fehlern und stellt einen bedeutenden Fortschritt in der Präzisionsfertigung und Qualitätskontrolle dar.
Automatische Abstandsmessung
Große Messfelder
Einfache Systemintegration

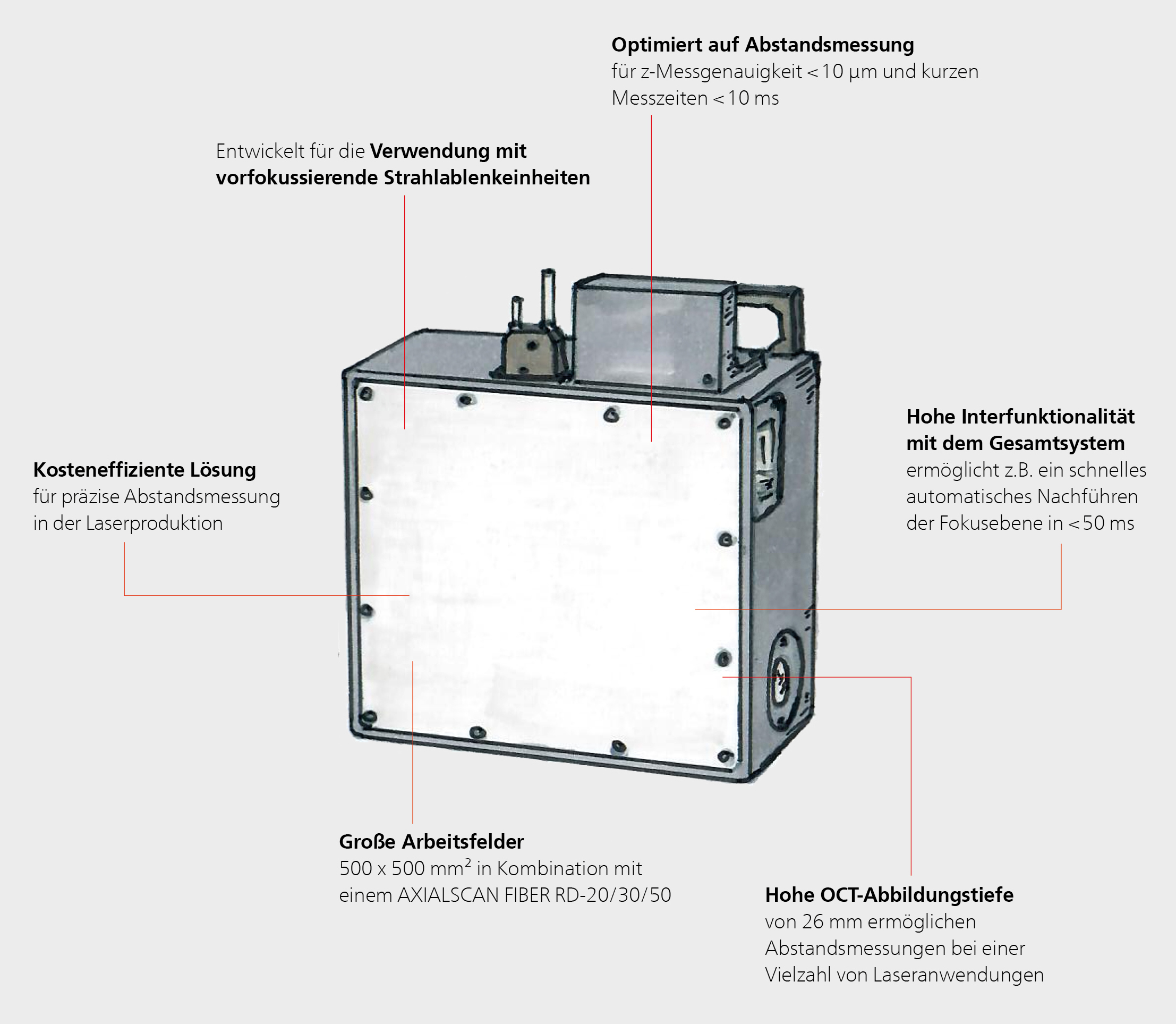

WAS MACHT DAS RAYDIME METER BESONDERS?
KOAXIALES OCT FÜR VORFOKUSSIERENDE ABLENKEINHEITEN
Das RAYDIME METER ist ein hochpräziser Abstandssensor speziell für vorfokussierende Strahlablenkeinheiten. Durch diese Kombination wird es nun möglich, die Vorzüge dieser Systeme wie hohe Laserleistung und große Arbeitsfelder auch in sensiblen Prozessen mit kleinem Prozessfenster zu verwenden.
Das RAYDIME METER ist für die nahtlose Integration mit unseren Strahlablenkungseinheiten der AXIALSCAN-Serie oder dem AM-MODULE konzipiert. Durch die Verknüpfung der Einheiten über die SP-ICE-3-Steuerkarte bietet das System eine hohe Interfunktionalität und ermöglicht beispielsweise eine schnelle Autofokussierung des Scan-Systems in weniger als 50 ms.
Dies ist besonders bei Laserprozessen von Bedeutung, die eine präzise Kontrolle der Fokusebene in z-Richtung oder ein enges Prozessfenster erfordern. Dies macht das RAYDIME METER zu einem optimalen Werkzeug für alle, die komplexe und anspruchsvolle Laserschweiß- oder Laserbearbeitungsprozesse automatisieren möchten.
Überzeugen Sie sich selbst:
Wie funktionieren die RAYDIME-sensoren?
DIE BASISTECHNOLOGIE DER RAYDIME SERIE
Die RAYDIME-Sensorplattform basiert auf optischer Kohärenztomografi e (OCT) als zerstörungsfreien Bildgebungstechnik. OCT nutzt die Interferometrie von kohärentem Licht, um Topografi en mit Mikrometeraufl ösung zu erfassen oder dreidimensionale Bilder aufzunehmen.
RAYDIME-Sensoren nutzen ein Spectral Domain OCT (SD-OCT), bei dem die Interferenz von Licht unterschiedlicher Wellenlänge ausgewertet wird, um Abstandsinformationen zu erhalten. Dazu wird eine Lichtquelle mit hoher spektraler Bandbreite in zwei Pfade aufgeteilt: einen Referenzarm und einen Messarm. Das von der Probe und dem Referenzspiegel reflektierte Licht wird kombiniert und es entstehen Interferenzmustern, die sogenannten Interferogramme. Durch ein Beugungsgitter wird das kombinierte Licht in seine spektralen Bestandteile zerlegt. So ist eine wellenlängenabhängige Auswertung der Interferenz möglich und es lässt sich die Entfernung zur Probe präzise bestimmen.
Funktionsprinzip eines Spectral Domain OCT. Dies wird als Basistechnologie für die RAYDIMEProzesssensoren genutzt. (Abbildung aus High Resolution Imaging in Microscopy and Ophthalmology: New Frontiers in Biomedical Optics, 2019)
Bewegt man den Messpunkt des Probenarm mit einem zusätzlichen Scanner über ein Bauteil, können mit einem OCT topografi sche Merkmale wie Abstände und Materialdicken bestimmt werden. Aber auch Vorgänge während des Schweißprozesses wie die Tiefe können präzise vermessen werden.
DAS RAYDIME-FUNKTIONSPRINZIP
RAYDIME Prozesssensoren kombinieren einen OCT-Sensor (OCT-Base-Unit) mit einer OCT-Optical-Unit zur Korrektur von Abweichungen bei Verwendung von vorfokussierenden Ablenkeinheiten. Die OCT-Optical-Unit wird dabei an den Strahlablenkeinheit angeschlossen und mit der OCT-Base-Unit per Faser und Interlock verbunden.
Die SP-ICE-3 Steuerkarte stellt eine synchrone Ansteuerung der Ablenkeinheit und Optical-Unit sicher und ermöglicht gleichzeitig ein präzises Zuordnen der OCT-Messdaten zu Positionen im Bearbeitungsfeld. Das macht die RAYDIME-Serie zu einem hocheffi zienten Werkzeug für detaillierte Inspektionen und Qualitätskontrollen in Forschung und Produktion
Schematischer Aufbau eines RAYDIME-Sensors an einem AXIALSCAN FIBER RD
AUS WAS BESTEHT EIN RAYDIME-SENSOR?
Die RAYDIME-Kernkomponenten
Die RAYDIME-Prozesssensoren bestehen aus drei Hauptkomponenten. Diese ermöglichen die präzise Abstandsmessung mit Hilfe eines SD-OCT mit den Vorzügen vorfokussierender Strahlablenkeinheiten zu kombinieren.
RAYLASE OCT-Base-Unit
Die Base Unit der RAYDIME-Produkte beinhaltet die Basiskomponenten des OCT:
- Superlumineszenz Diode zur kohärenten Beleuchtung
- High-Resolution-Lichtspektrometer mit High-Sensitivity-CMOS-Kamera zum Aufzeichnen von Interferogrammen
- MiniPC zum autarken und echtzeitfähigen Betrieb des Abstandssensors
Für die Verwendung als Abstandssensor wird die Base Unit auf eine hohe z-Aufl ösung und eine hohe Abbildungstiefe optimiert. Für Keyhole-Messungen wird die OCT Base Unit aufgrund der Dynamik des Schweißprozesses eher für eine hohe Abtastrate ausgelegt.
RAYLASE OCT-Optical-Unit
Die Optical-Unit ist eine Erweiterung der Base Unit und ermöglicht die Verwendung der RAYDIME-Produkte zusammen mit vorfokussierenden Scan-Systemen. Da sich bei einem vorfokussierenden System die Brennweite in Abhängigkeit vom Auslenkwinkel ändert, wird dieser Weglängenunterschied durch die RAYLASE OCT-Optical-Unit synchron zur Scanbewegung ausgeglichen
| RAYLASE SP-ICE-3 Ansteuerkarte mit RAYDIME Software Plug-in Für die Ansteuerung und Auswertung der RAYDIME-Sensoren wird die RAYLASE SP-ICE-3 verwendet. Die Karte ermöglicht ein Ansteuern und Auslesen der Opticalund Base-Unit synchron zur Spiegelposition des Scan-System. Außerdem stehen entsprechende Plug-ins für die Laserbearbeitungssoftware RAYLASE RAYGUIDE zur Verfügung. Dadurch lassen sich auch verschiedene Funktionen bequem miteinander kombinieren, wie beispielsweise das RAYDIME METER und RAYGUIDE MATCH zur automatischen Lage und Abstandserkennung in unserem BUSBAR WELDING MODULE. |
ANWENDUNGSBEISPIELE
SchweiSSen von Busbars in der Batteriefertigung
Das Verbinden von Stromschienen mit Hilfe von Schweißtechnik spielt eine entscheidende Rolle in der Batterieproduktion, da die Schweißqualität unmittelbaren Einfluss auf Effizienz, Leistungsfähigkeit und Sicherheit der Batterie hat. Hochwertige Schweißverbindungen sorgen für niedrigen Widerstand und ermöglichen somit eine effektive Verteilung der Energie. Eine geringe Qualität führt zu erhöhtem Widerstand, Energieverlusten, Überhitzung oder sogar Ausfällen der Batterie.
DIE HERAUSFORDERUNG BEIM BUSBAR WELDING
Eine besondere Herausforderung in der Batteriefertigung stellt das Schweißen von Stromschienen dar. Batteriezellen können Höhenunterschiede von bis zu einem Millimeter aufweisen und auch das Housing der Batteriepacks führt regelmäßig zu mechanischen Toleranzen. Zusätzlich ergeben sich aus der Zuführung der Bauteile weitere Positionierungsungenauigkeiten. Bedingt durch die geringe Dicke des Batteriegehäuses muss die Schweißung in einem sehr engen Prozessfenster erfolgen. Dies verlangt nach einer präzisen Steuerung des Schweißprozesses und stellt eine anspruchsvolle Aufgabe für den Systemintegrator dar.
Stromsammelschienen koppeln einzelne Batteriezellen zu einem Modul. So können die Module die erforderliche Spannung und Speicherkapazität liefern. (Quelle:Laserax)
BUSBAR WELDING MODULE BIETET ANWENDUNGSSPEZIFISCHE KOMPLETTLÖSUNG
Um eine effiziente und automatisierte Lösung für diese komplexe Schweißanwendung zu entwickeln, war es notwendig, verschiedene Komponenten zu einer abgestimmten Gesamtlösung zu kombinieren.
Dazu wurde der AXIALSCAN FIBER RD-30 mit dem RAYSPECTOR, dem RAYDIME METER und der Software RAYGUIDE MATCH zum BUSBAR WELDING MODULE kombiniert. Es ermöglicht die Bearbeitung ganzer Batteriepakete auf einem großen Bearbeitungsfeld von bis zu 500 x 500 mm², ohne die Notwendigkeit, die Batterie oder das Lasersystem zu bewegen. Dies reduziert die Systemkomplexität erheblich. Durch das RAYDIME METER können Höhenunterschiede zwischen den Batteriezellen schnell und genau detektiert und durch die hochdynamische RAYVOLUTION DRIVE z-Achse ausgeglichen werden. So wird auch bei hohen Scan-Geschwindigkeiten gewährleistet, dass die Fokusebene konstant innerhalb des Prozessfensters bleibt. Zusätzlich ermöglicht der nachführbare Kameraport in Kombination mit der Lageerkennung RAYGUIDE MATCH eine exakte Überwachung und Automatisierung des Schweißprozesses.
VERMESSUNG DES HÖHENPROFILS ALS QUALITÄTSKONTROLLE
In kritischen Branchen wie der Luft- und Raumfahrt oder der Automobilindustrie ist die Qualität von Schweißnähten von größter Bedeutung. Allerdings sind Standardtechnologien zur Qualitätskontrolle oft unzureichend. Visuelle Inspektionen können unter der Oberfläche liegende Defekte übersehen. Andere zerstörungsfreie Prüfmethoden wie Ultraschall sind in der Regel zeitaufwendig und erfordern häufig eine Unterbrechung der Produktion für die Auswertung.
IN-LINE TOPOGRAFIEMESSUNG ZUR QUALITÄTSKONTROLLE
Das RAYDIME METER revolutioniert diesen Prozessschritt, da es den Qualitätskontrollprozess in mehrfacher Hinsicht vereinfacht. Erstens macht sie zusätzliche Werkzeuge für die Qualitätskontrolle nach dem Schweißen überflüssig, da sie einen umfassenden Einblick in die Schweißqualität unmittelbar nach dem Schweißprozess bietet. Dies spart nicht nur Zeit, sondern reduziert auch erheblich die Kosten, die mit dem Einsatz mehrerer Prüfmethoden verbunden sind. Zweitens ermöglicht die sofortige Verfügbarkeit detaillierter Qualitätsdaten im Falle von Mängeln eine direkte Nachbearbeitung der Teile. Diese sofortigen Korrekturmaßnahmen minimieren Produktionsverzögerungen, erhöhen die Gesamteffizienz und stellen sicher, dass das Endprodukt den strengen Qualitätsstandards der Industrie entspricht.
OPTIMIERTE LASERFERTIGUNG DANK RAYDIME METER

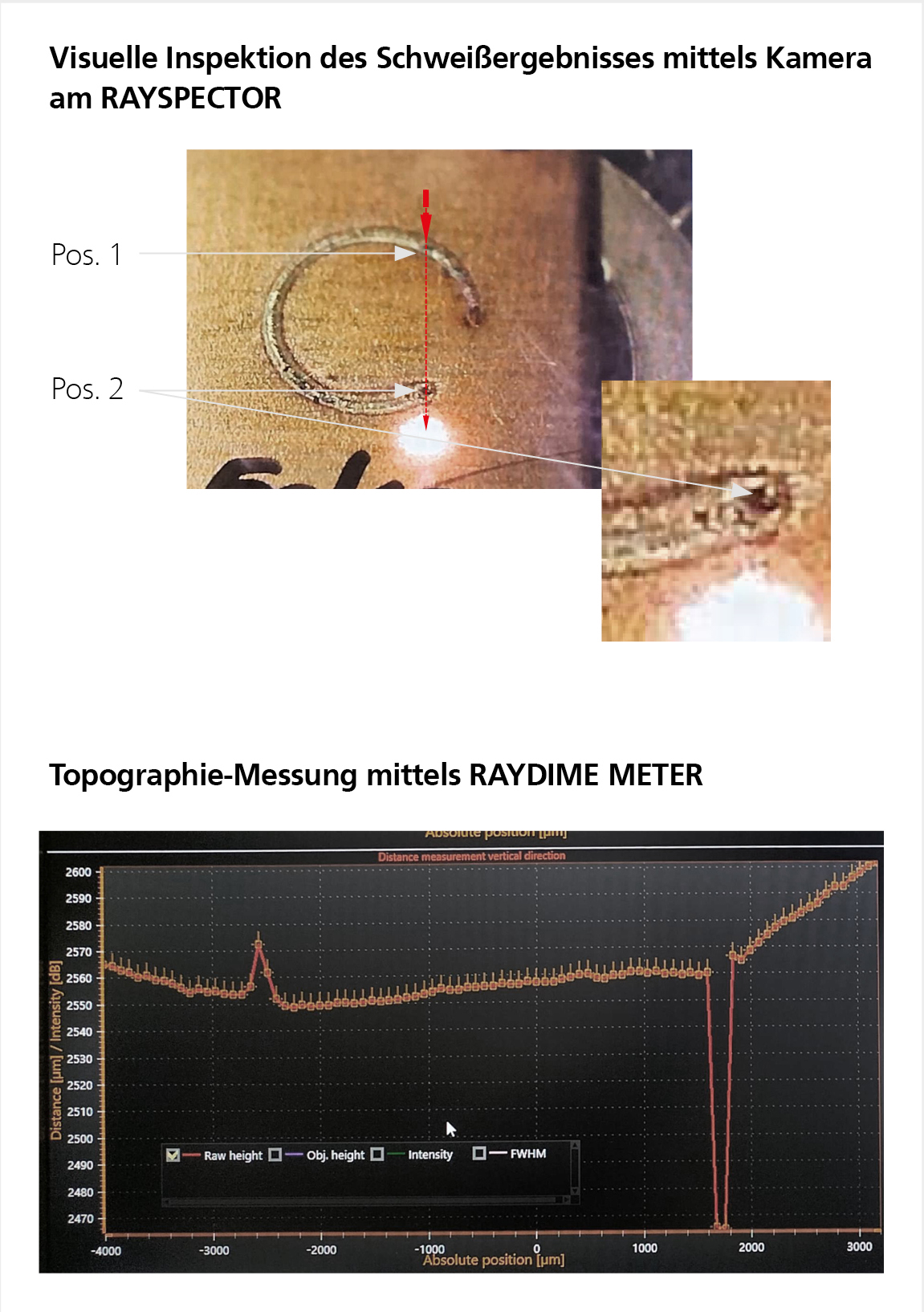

Verwendung des RAYDIME METER zur Vermessung und Qualitätskontrolle von Schweißnähten.
Die Fähigkeit des RAYDIME METER, sich nahtlos in bestehende Produktionslinien zu integrieren, überwindet nicht nur die Grenzen der Standardtechnologien, sondern bietet auch eine kosteneffiziente Lösung zur Gewährleistung der höchsten Qualität von Schweißnähten. Besonders in Sektoren, in denen Schweißfehler erhebliche sicherheitstechnische oder finanzielle Auswirkungen haben können, wird das RAYDIME METER so zu einem unschätzbaren Werkzeug in modernen Fertigungs- und Qualitätskontrollprozessen.
3D-FELDKALIBRIERUNG IM LAUFENDEN BEARBEITUNGSPROZESS
Präzision bei der Laserbearbeitung ist in vielen Branchen wichtig. Deswegen werden die meisten Lasermaschinen bei der Inbetriebnahme kalibriert, um die für die Produktion erforderliche Genauigkeit zu gewährleisten. Doch diese Kalibrierung korrigiert nur anfängliche Toleranzen. Aufgrund von Alterung und anderen Langzeiteffekten verändern sich die Maschineneigenschaften und regelmäßige Überprüfungen und Neukalibrierungen werden erforderlich, um die Präzision zu erhalten.
Hierfür stehen hoch genaue Kalibrierlösungen wie der RAYLASE SCAN-FIELD-CALIBRATOR zur Verfügung. Aber auch wenn diese Verfahren die Anlage sehr zuverlässig kalibrieren, werden sie aufgrund des damit verbundenen Zeitaufwands in der Regel nur in Produktionspausen durchgeführt. Zudem können sie keine kurzfristigen Drifts kompensieren und keine Ungenauigkeiten ausgleichen, die auf eine ungenaue Ausrichtung des Werkstücks oder auf Fertigungstoleranzen zurückzuführen sind.

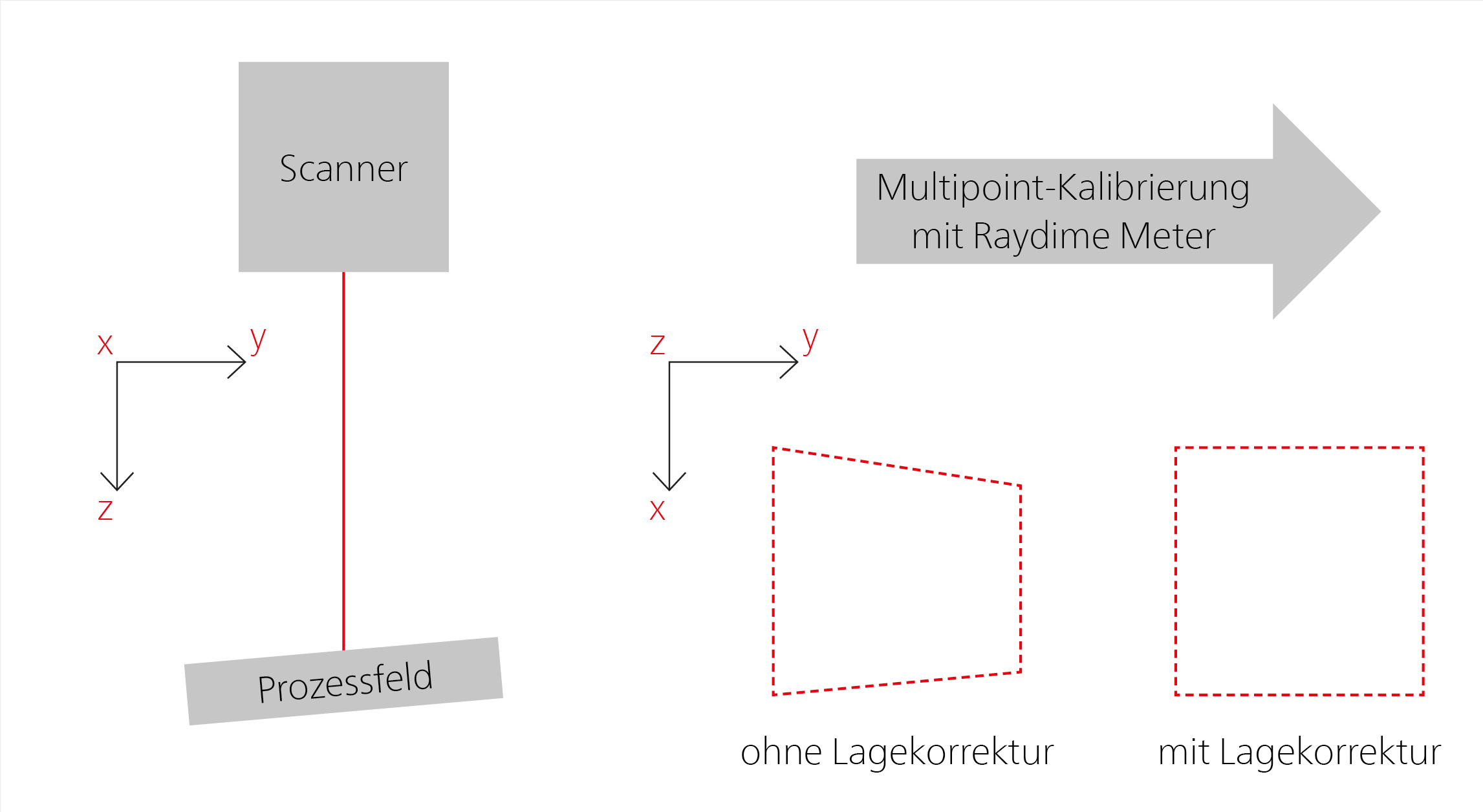

3D-Feldkalibrierung mittels RAYDIME METER.
Oben: Eine Verkippung des Prozessfelds führt zu Verzerrungen im Bearbeitungsfeld und einer Defokussierung des Laserfokus. Aus den Abstandsmessungen mit dem RAYDIME METER kann die Verkippung schnell und einfach detektiert werden und damit eine individuell angepasste Kalibrationsdatei erstellt werden, die eine präzise Laserbearbeitung sicherstellt.
Unten: Die aus der Verkippung resultierende Defokussierung des Lasersfokus führt zu unvollständigen Schweißungen (s. rote Scan-Pfad. Bei angepasster Korrekturdatei wird der sich ändernde Arbeitsabstand automatisch durch die z-Achse des Scan-Systems ausgeglichen und ein einheitliche Schweißergebnis sichergestellt (s. grüner Scan-Pfad).
Schnelle und individuelle Feldkalibrierung mit dem RAYDIME METER
Hier bietet das RAYDIME METER als präziser Abstandssensor eine interessante Option: Im Bearbeitungsfeld werden eine Reihe von Messungen durchgeführt. Je nach Auslenkwinkel ergeben sich hier unterschiedliche Abstände. Diese gemessenen Ist-Werte werden mit den perfekten theoretischen Abständen verglichen und daraus wird ein Korrekturfile berechnet. Damit können veränderte Arbeitsabstände genauso wie Verkippungen des Bauteils detektiert werden.
Stabile Serienfertigung dank Kalibrierung vor jedem Bearbeitungsschritt
Da mit dem RAYDIME METER eine einzelne Abstandsmessung < 50 ms dauert, kann die Vermessung eines 11x11-Punkte-Kalibrationsgitters in ca. 60s durchgeführt werden. Das kann meist problemlos zwischen zwei Produktionslose eingeschoben werden und ermöglicht eine regelmäßige Überprüfung einer präzisen, aber aufwendigeren Kalibrierung mit Hilfe von gelaserter Kalibrierplatte. So können viele kurzfristige Effekte kompensiert werden. Je nach Produktionstaktung kann mit einer reduzierten Anzahl von Kalibrierpunkten auch jedes Bauteil einzeln vermessen werden und eine individuelle Kalibrierung für jedes Bauteil erzeugt werden. Für optimale Kalibrierungsergebnisse kann das RAYDIME METER auch mit Kameralösungen wie RAYGUIDE MATCH kombiniert werden und ermöglicht so auch komplexere Fertigungsprozesse in eine automatisierte Serienfertigung zu überführen.
Optimale Erweiterungen
AXIALSCAN FIBER RD-30: INTEGRIERTE SCAN-LÖSUNG FÜR GROSSE ARBEITSFELDER
Der AXIALSCAN FIBER ist durch sein staubdichtes Gehäuse ideal für einen Einsatz Produktionsumgebungen geeignet.
Die hochintegrierte, vorfokussierende Strahlablenkeinheit AXIALSCAN FIBER RD-30 wurde speziell für die industrielle Produktion entwickelt. Sie eignet sich hervorragend für Anwendungen wie Laserschweißen, -schneiden oder -reinigen. Mit seinem staubdichten Gehäuse und der eingebauten Kollimationsoptik ist der AXIALSCAN FIBER RD-30 für den Einsatz mit hohen Laserleistungen bis zu 6 kW sowie für besondere Strahlprofile wie Ringmodes oder Tophats ausgerüstet. Die RAYVOLUTION DRIVE Technologie, unsere hochdynamische optische z-Achse, ermöglicht dem AXIALSCAN FIBER RD-30, die volle Beweglichkeit seiner XY-Scanner auszuschöpfen, ohne dabei die Fokusebene zu verlieren. Darüber hinaus erlauben die großzügigen Bearbeitungsfelder von bis zu 500 x 500 mm² die effiziente Bearbeitung großer Batteriepakete in einem Durchgang, ohne dass das Werkstück oder das Scan-System aufwendig bewegt werden müssen.
RAYGUIDE CLICK & TEACH UND RAYGUIDE MATCH: KAMERABASIERTE LAGEERKENNUNG ZUR PROZESSAUTOMATION
Bei anspruchsvollen Fertigungsverfahren stellt das präzise Ausrichten des Werkstücks einen entscheidenden Arbeitsschritt dar. Während für Prototypen eine manuelle Justierung noch vertretbar sein mag, erweist sie sich bereits bei der Fertigung kleinerer Serien als problematisch. Zur Vereinfachung dieser Prozessvorbereitung wurde RAYGUIDE CLICK&TEACH entwickelt. Dabei werden mithilfe einer Kamera am AXIALSCAN FIBER RD-30 Aufnahmen des Bearbeitungsfelds erstellt, die dann in der RAYGUIDE-Software als Hintergrund dienen. Dabei gewährleistet der RAYSPECTOR durch seine dynamische Fokusnachführung eine durchgängig scharfe Darstellung des Bildfeldes. Das RAYGUIDE CLICK&TEACH Plug-in erlaubt anschließend eine Anpassung der Laserbearbeitung an die tatsächlichen Positionen und Maße des Werkstücks.
Automatische Erkennung von Kanten mit RAYGUIDE MATCH zur Anpassung der Position des Werkstücks.
Für den Übergang zur Serienfertigung, bei dem manuelle Schritte den Prozess unwirtschaftlich machen würden, bietet sich RAYGUIDE MATCH an. Dieses Plug-in ergänzt die kamerabasierte Lageerkennung um eine automatische Erkennung von Merkmalen wie Positionsmarken oder Strukturen des Werkstücks und korrigiert die Laserbearbeitung automatisch. Dies ermöglicht eine höhere Toleranz bei der Zuführung und Ausrichtung der Bauteile, sodass auch präzise Laserprozesse vollautomatisch und ohne manuelle Eingriffe durchgeführt werden können.
WEITERE PASSENDE ERGÄNZUNGEN
INTUITIVE PROZESS-SOFTWARE
Unsere Softwarelösung für eine schnelle und einfache Programmierung Ihrer Scanlösung. Benutzerfreundliches Einrichten und Kalibrieren der Ablenkeinheit und mühelose Automatisierung durch das eigene API.
KONTROLLKARTE MIT FEEDBACKFUNKTION
Die Schaltzentrale für laufzeitkritische Prozessschritte. Ermöglicht die synchrone Ansteuerung von Ablenkeinheit, Laser und Peripherie und erlaubt außerdem Scanner und Sensorsignale bequem auszulesen und zu verknüpfen
